富士通FRAM - 簡介
FRAM(鐵電存儲器)具有像E
2PROM一樣的非易失性的優勢 ,在沒有電源的情況下可以保存數據,用于數據存儲。FRAM具有兩個產品系列,串行接口(I
2C,SPI)和并行接口產品。采用串行I/F的FRAM可以用E
2PROM或串行閃存來代替,而采用并行I/F的產品可以用低功耗SRAM或Pseudo SRAM (PSRAM)來代替。
富士通半導體集團控制著FRAM的整個生產程序;在日本的芯片開發和量產及組裝程序。富士通公司保證了FRAM產品的高質量和穩定供應。自從1999年開始,F(xiàn)RAM產品已經連續供應12年以上,并且正在為許多客戶提供所需的高可靠性。

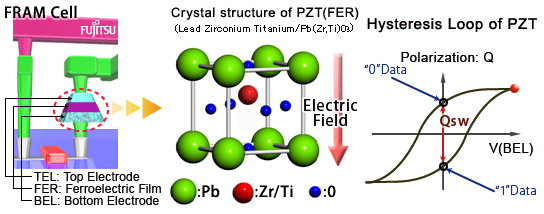

PZT晶體結構和FRAM工作原理
● 當加置電場時就會產生極化。(鋯/鈦離子在晶體中向上或向下移動)
● 即使在不加置電場的情況下,也能保持電極。
● 兩個穩定的狀態以"0"或"1"的形式存儲

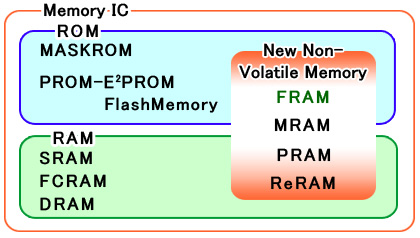

存儲器分類中的FRAM
優勢
與傳統存儲器相比,F(xiàn)RAM具有下列優勢:
非易失性
● 即使沒有上電,也可以保存所存儲的信息。
● 與SRAM相比,無需后備電池(環保產品)
更高速度寫入
● 像SRAM一樣,可覆蓋寫入
● 不要求改寫命令
● 對于擦/寫操作,無等待時間
● 寫入循環時間 =讀取循環時間
● 寫入時間: E
2PROM的1/30,000
具有更高的讀寫耐久性
● 確保最大10
12次循環(100萬億循環)/位的耐久力
● 耐久性:超過100萬次的 E
2PROM
具有更低的功耗
● 不要求采用充電泵電路
● 功耗:低于1/400的E
2PROM
表1. FRAM和其它器件間規格差異的比較表
表1. 與其它存儲器產品相比,F(xiàn)RAM的特性
|
FRAM |
E2PROM |
Flash |
SRAM |
存儲器類別 |
非易失性 |
非易失性 |
非易失性 |
非易失性 |
晶胞結構*1 |
1T1C/2T2C |
2T |
1T |
6T |
數據改寫方法 |
覆蓋寫入 |
擦除+寫入 |
扇面擦除+寫入 |
覆蓋寫入 |
寫入循環時間 |
150ns*2 |
5ms |
10μs |
55ns |
耐久力 |
最大 1012(1萬億次循環*3)*2 |
106(100萬次循環) |
105(10萬次循環) |
無限制 |
寫入操作電流 |
5mA(典型值)*2 15mA(最大值)*2 |
5mA(最大值) |
20mA(最大值) |
8mA(典型值) |
待機電流 |
5μA(典型值)*2 50μA(最大值)*2 |
2μA(最大值) |
100μA(最大值) |
0.7μA(典型值) 3μA(最大值) |
富士通FRAM集成型產品
獨立存儲器(I2C/SPI/并行接口產品)

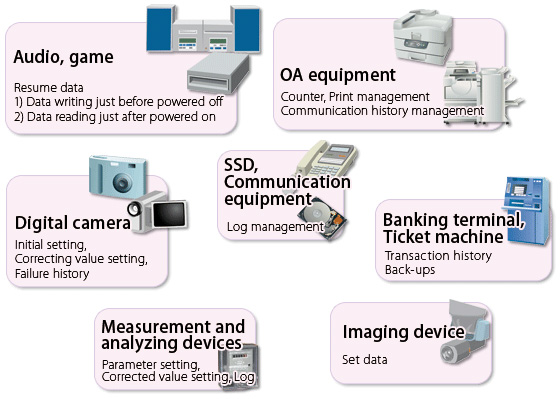

富士通半導體提供了獨立的存儲器,它具有FRAM的優勢,包括非易失性、高速讀寫、低功耗和更高的讀寫耐久性。你可以將其用于各種應用,如移動裝置,OA設備,數字電器和銀行終端等。
