航模無霍爾直流無刷電機電子調速器


　　介紹
　　電調全稱電子調速器，英文electronic speed controller ,簡稱ESC。
　　它根據控制信號調節電動機的轉速。
　　對于它們的連接，一般情況下是這樣的：
　　1、電調的輸入線與電池連接；
　　2、電調的輸出線與電機連接；
　　3、電調的信號線與接收機連接。
　　另外，電調一般有電源輸出功能，即在信號線的正負極之間，有5V左右的電壓輸出，通過信號線為接收機供電，接收機再為舵機等控制設備供電。
　　電調的輸出為三～四個舵機供電是沒問題的。因此，電動的飛機，一般都不需要單獨為接收機供電，除非舵機很多或?qū)�接收機電源有很高的要求。
　　電調現在最主要的應用是航模，車模，船模，飛碟，飛盤等等玩具模型上面。這些模型通過電調來驅動電機完成各種指令，模仿其真實工作功能，以達到與真實情況相仿的效果。所以現在有專門為航模設計的航模電調，為車模設計的車模電調等等。電調的功效就是控制電機，完成規定速度、動作。所以電調在生產生活中也有很廣闊的應用，比如電動工具上的電調，醫療設備上的電調，汽車渦輪機上的電調，特種風機專用電調等等，不一而足。
　　北方科訊自主研發的電調板采用了新唐 Mini54LAN  32 位單片機作為主控芯片驅動電機運行。采用常用航模無刷控制器的控制理論，提高整個控制器的可靠性。

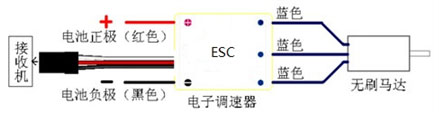

　　應用框圖
　　

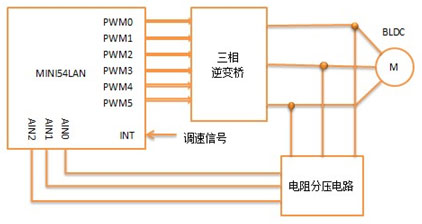

　　原理框圖
　　

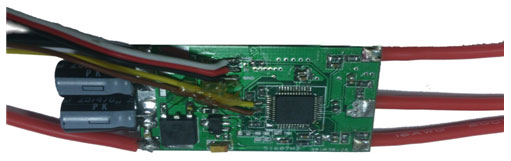

　　實物圖
　　


　　特點
　　1、安全通電功能：接通電源時控制器的油門拉桿不在最低位置不會立即啟動電機，防止電機突然旋轉。
　　2、信號丟失保護：脈寬信號丟失時停止電機運轉。
　　3、堵轉保護功能：電機運行受堵停止后重新采集反電動勢啟動電機。
　　4、支持編程功能：控制芯片管腳處留有程序下載接口與Uart通信接口，方便調試與開發。
　　5、超平穩和精確的油門線性。

　　合作方式：
　　基于上述特性貴方可以選擇以下幾種合作方式：
　　1、提供全套開發方案及所有技術資料，貴公司自行開發生產，我方提供全方位技術支持。
　　2、雙方合作開發，貴方提出技術要求，我方做技術研發和技術支持，提供完整無葉風扇電機驅動方案和產品。
