介紹
　　步進電機相對普通電機來說，他可以實現開環控制，即通過驅動器信號輸入端輸入的脈沖數量和頻率實現步進電機的角度和速度控制，無需反饋信號。在碟式太陽能熱發電中，跟蹤系統依據高精度太陽位置算法，利用32位嵌入式微處理器，以步進電機作為執行機構，從而實現雙軸太陽能跟蹤器的設計。
　　北方科訊自行研發生產的雙軸步進電機驅動模塊LTSD2213-10V-S9VN集成了新唐MCU，安森美的AMIS30542芯片，強大的抗干擾能力和穩定性，為實現雙軸太陽能跟蹤器的設計提供了高性能穩定的電機驅動方案。
　　新唐ARM Cortex™-M0內核的32位微控制器M054LAN保證了電機驅動的穩定高效。電機驅動芯片采用AMIS30542，它是專為實現驅動電機而設計的電機驅動芯片，芯片只需外加少量無源元件，即可滿足電機驅動物理層規范功能要求。同時也可以根據需要訂制單軸、多軸方案。

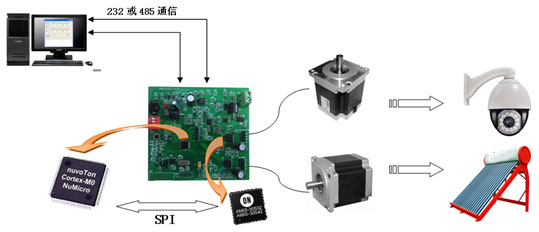

　　應用框圖
　　

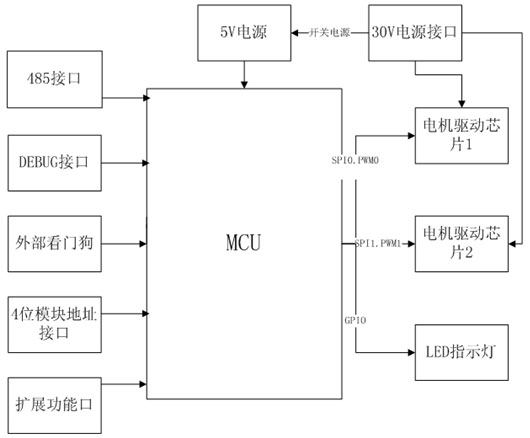

　　原理框圖
　　

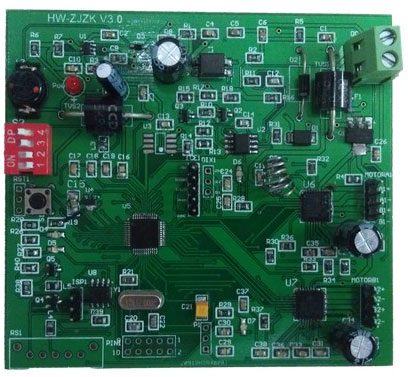

　　模塊實物圖
　　


　　優勢特點
　　該方案模塊具有以下功能特點：
　　●MCU：新塘ARM Cortex™-M0內核的32位微控制器。
　　●一顆單片機通過SPI同時控制兩顆電機驅動芯片。
　　●細分、電流均可根據需要由上位機自行調整。
　　●供電電壓：24VDC，最大驅動電流可達2A。加自身特點。
　　●接口類型：SPI( 主從)、UART（一路）。
　　●支持8細分、16細分、32細分等控制電機。
　　●供電電壓：24VDC，最大驅動電流可達2A。
　　●可通過撥碼開關控制電機細分電流等。


　　合作方式：
　　基于上述特性貴方可以選擇以下幾種合作方式：
　　1．提供全套開發方案及所有技術資料，貴公司自行開發生產，我方提供全方位立體式技術支持。
　　2．雙方合作開發，貴方提出技術要求，我方做技術研發和技術支持，提供完整雙軸步進電機控制方案和產品。
　　3．雙方合作開發，根據客戶的實際應用需求，可定制可調的細分、電流、轉速、轉向等應用方案。
