介紹
HART協議稱為混合協議,是因為它將模擬量和數字量通信相融合。具有低功耗,低速率,高可靠性,傳輸距離遠等特點,廣泛應用各種工業現場。
北方科訊自行研發生產的HART模塊集成了新塘MCU,安森美的A5191和ADI AD421芯片,實現了高性能低功耗并且穩定的現場通訊。同時該HART模塊加入了低功耗屏的現實,現場人員可以直觀的看到該設備的狀態信息。
該產品的設計縮減了元件數量及功率消耗,同時縮短了產品設計周期。該產品可直接應用于HART通信網絡(模擬傳感器),HART主機通過USB或者串口實現與PC上位機的交互,可以實現上位機對現場設備的通訊控制和現場設備信息的交互。
由于HART傳感器的應用多樣性和針對性,該部分的傳感器沒有具體的指定,需要根據客戶的實際應用做出實際的評估選擇。

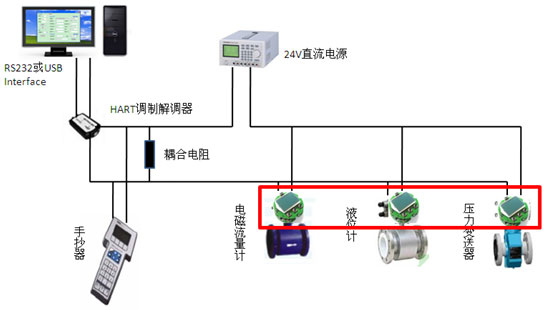

應用框圖
應用領域
●遠程監控
●智能儀表
●工業控制
●設備制造
●冶金工業
●電力交通
●樓宇自控
●郵政通訊
●科研機械
●電力交通
●裝備自動化
原理框圖

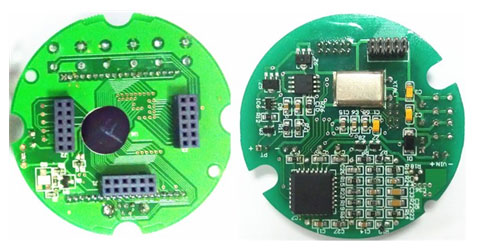

模塊實物圖
優勢特點
該方案模塊具有以下功能特點:
●通訊接口屬純硬件轉換,時延很小,效率高。
●2線制,電流環路直流24V供電。
●MCU:新塘ARM Cortex™-M0內核的32位微控制器。
●Bell202標準的FSK頻移鍵控信號,載波為1200Hz和2200Hz。
●HART與現場設備通信接口可定制,可支持定制為USB,RS485,RS232,CAN以及其他的特殊接口。
●自動保存重要數據,掉電重啟不影響系統運行。
●內部看門狗功能。
●低功耗:整版功耗<2.5mA(兩線制)。
●電流環路精度可達2%,2‰。
合作方式:
1、提供全套開發方案及所有技術資料,貴公司自行開發生產,我方提供全方位技術支持。
2、雙方合作開發,貴方提出技術要求,我方做技術研發和技術支持,提供完整HART轉換方案和產品。
3、雙方合作開發,貴方提出技術要求,我方提供HART通信轉換模塊,并配合貴方與現有的現場設備完成HART通信的產品融合與開發
