介紹
　　HART協議稱為混合協議,是因為它將模擬量和數字量通信相融合。具有低功耗，低速率，高可靠性，傳輸距離遠等特點，廣泛應用各種工業現場。
　　該HART方案模塊集成了新塘MCU，安森美的A5191和ADI AD421芯片，實現了高性能低功耗并且穩定的現場通訊。目前的解決方案可以實現HART通信評估和與外部設備通過串口或者RS485接口實現數據的交互。同時由于該解決方案在HART應用領域中有其復雜的多樣性，因此在實際的應用中需要與客戶共同配合開發更加成熟的解決方案。本采集器采用外部的EEPROM芯片，用于歷史數據保存。預留多種通信接口可以與其他設備進行通信。具有內部看門狗電路用于保護系統的穩定性，提高抗干擾能力。軟件部分采用標準的串口進行上行和下行數據通信，保證了數據的可靠性。
　　由于HART傳感器的應用多樣性和針對性，該部分的傳感器沒有具體的指定，需要根據客戶的實際應用做出實際的評估選擇。同時四線制的HART通信可以滿足對MCU處理速度比較高且對功耗要求不大的特殊應用環境。

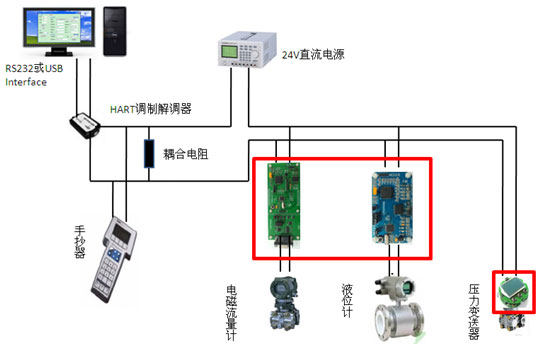

　　應用框圖
　　

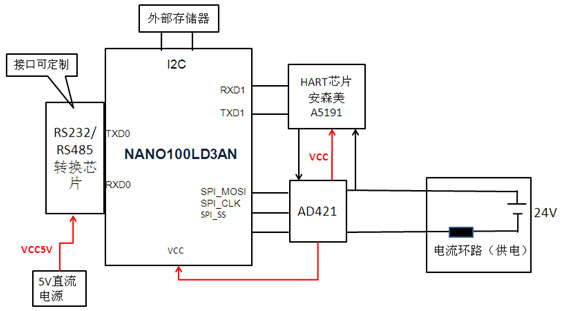

　　原理框圖



　　模塊實物圖
　　


　　優勢特點
　　該方案模塊具有以下功能特點：
　　●通訊接口屬純硬件轉換，時延很小，效率高。
　　●2線制，電流環路直流24V供電。
　　●MCU：新塘ARM Cortex™-M0內核的32位微控制器。
　　●Bell202標準的FSK頻移鍵控信號，載波為1200Hz和2200Hz。
　　●HART與現場設備通信接口可定制，可支持定制為USB，RS485,RS232，CAN以及其他的特殊接口。
　　●自動保存重要數據，掉電重啟不影響系統運行。
　　●內部看門狗功能。
　　●低功耗：整版功耗<2.5mA（兩線制）。
　　●電流環路精度可達2%，2‰。


　　合作方式：
　　基于上述特性貴方可以選擇以下幾種合作方式：
　　1、提供全套開發方案及所有技術資料，貴公司自行開發生產，我方提供全方位技術支持。
　　2、雙方合作開發，貴方提出技術要求，我方做技術研發和技術支持，提供完整HART轉換方案和產品。
　　3、雙方合作開發，貴方提出技術要求，我方提供HART通信轉換模塊，并配合貴方與現有的現場設備完成HART通信的產品融合與開發。
