介紹
　　RS9110 N-11-24模塊是一個基于完整的IEEE802.11BGN協議的無線設備服務器，它可以直接向任何使用串行或SPI接口進行數據傳輸?shù)脑O(shè)備提供無線接口。它集成了MAC，基頻處理器，帶有功率放大器的射頻收發以及所有無線局域網協議和配置功能，包含在嵌入式固件中的網絡協議，為各種應用提供一個完全自足的基于802.11n協議的無線局域網解決方案。

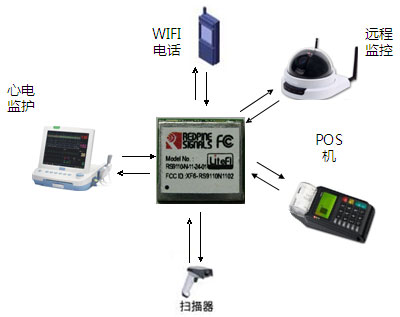

　　應用框圖
　　


　　應用領域
　　●遠程監控
　　●無縫Wi-Fi連接應用處理器
　　●工業M2M通信
　　●POS機
　　●測量（停車計時器，電表，功率表等）
　　●安全攝像機和監視設備
　　●物流和貨運管理
　　●倉儲
　　●數字相框
　　●醫療應用，包括病人情況的監測，遠程診斷等

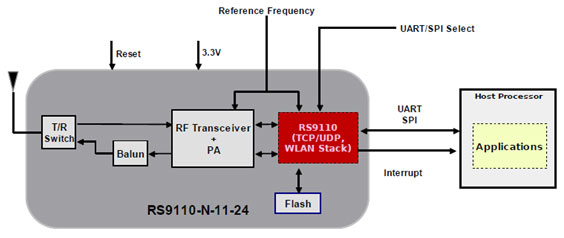

　　原理框圖
　　


　　模塊top實物圖
　　


　　模塊bottom實物圖
　　


　　功能特點：
　　●符合802.11b / g和單流802.11n
　　●完全獨立的串行到無線功能
　　●基礎模式網絡支持WEP（64和128bit），WPA2-AES?的加密模式
　　●Ad-hoc模式下支持WEP（64和128bit）加密模式
　　●通過UART和SPI同主機接口
　　●可終止的TCP和UDP連接。
　　●超低功耗運行，節電模式
　　●最大調度靈活性的Ad-Hoc和基礎模式
　　●單電源?3.1至3.6V操作
　　●外部天線接口
　　●模塊尺寸13.7毫米x 12.9毫米x1.7毫米
