介紹
　　LTWD1212-10S-2LN 開發板主要采用新唐的cortex-M0內核的32位單片機和美國redpines公司的WIFI RS9110 N-11-22模組，能實現串口WIFI透傳功能，連AP，ADHOC自組網，DHCPsever，WEBsever等功能試驗。給用戶對WIFI通信直觀的認識，掌握WIFI無線通信的基本方法，熟悉TCP/IP協議。
　　RS9110 N-11-22模塊是一個基于完整的IEEE802.11BGN協議的無線設備服務器，它可以直接向任何使用串行或SPI接口進行數據傳輸?shù)脑O(shè)備提供無線接口。它集成了MAC，基頻處理器，帶有功率放大器的射頻收發器，頻率參考，硬件上的天線以及所有無線局域網協議和配置功能，包含在嵌入式固件中的網絡協議，為各種應用提供一個完全自足的基于802.11n協議的無線局域網解決方案。

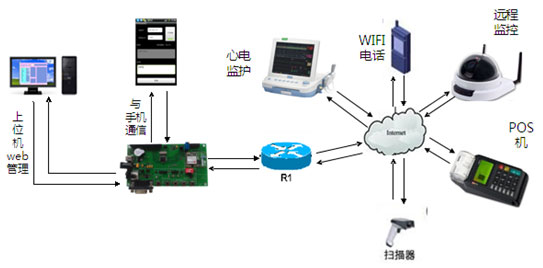

　　應用框圖
　　


　　應用領域
　　●遠程監控
　　●無縫Wi-Fi連接應用處理器
　　●工業M2M通信
　　●POS機
　　●測量（停車計時器，電表，功率表等）
　　●安全攝像機和監視設備
　　●物流和貨運管理
　　●倉儲
　　●數字相框
　　●醫療應用，包括病人情況的監測，遠程診斷等

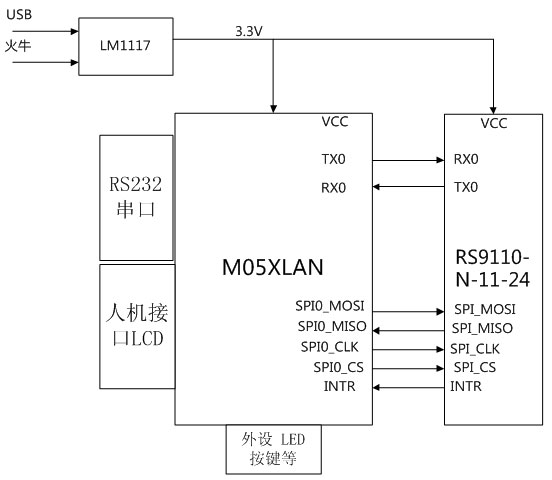

　　原理框圖
　　

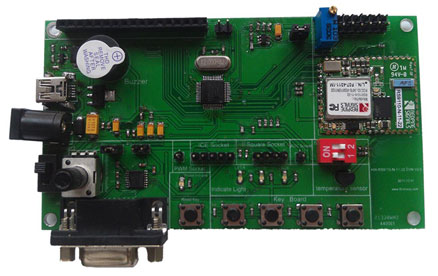

　　開發板實物圖
　　


　　功能特點：
　　●AT命令的測試
　　使用簡單的AT指令集就可以對WIFI模組進行配置控制聯網，AT指令完全基于ASCII碼，簡單易懂，易于操作。有助于了解WIFI組網的過程。
　　●支持信道掃描和信號強度的測試。
　　WIFI22模塊可對周圍的路由器或熱點所在的14個信道進行掃描，返回其所在信道和信號強度指示，可以對無線信號進行測試。
　　●連AP的透明傳輸
　　模塊內嵌TCP/IP協議，ICMP協議等，支持IEEE 802.11 b/g/n協議，用戶可以只關心應用層的協議，就可以完成透明數據的傳輸。
　　●ADHOC的自組網
　　該開發模塊支持建立/加入adhoc網絡，支持OPEN/WEP/WPA/WPA2認證方式�？梢耘c手機，電腦的WIFI進行組網通信。
　　●DHCP功能
　　模塊支持DHCP的功能，可以給加入該模塊的從設備分配IP地址。作為從設備時也可以使能模塊自身的DHCP功能，由主模塊分配IP，子網掩碼，和網關。
　　●遠程web管理
　　模塊內嵌友好的web服務器，既可以進行遠程的監控。也可以通過web服務器修改模塊的配置，如工作模式，本地IP和本地端口等。
　　●DNS服務
　　該模塊還支持DNS服務，支持域名的解析功能。
