HART四線制協議轉換模塊


　　模塊介紹
　　HART協議稱為混合協議,是因為它將模擬量和數字量通信相融合。具有低功耗，低速率，高可靠性，傳輸距離遠等特點，廣泛應用各種工業現場。HART協議最突出的特點是：數字通信與模擬信號4～20mA兼容，傳輸?shù)男盘栍谜{(diào)制后的正弦信號疊加在4～20mA的模擬信號上。基于此，HART方案將會有非常大的市場。
　　北方科訊自行研發生產的HART模塊LTHR2110-10V-2RN集成了新塘MCU，安森美的A5191和ADI AD421芯片，實現了高性能低功耗并且穩定的現場通訊。
　　LTHR1420-10V-2RN的設計縮減了元件數量及功率消耗，同時縮短了產品設計周期，加速上市時間，為客戶節省下了大量的成本。并可直接應用于與現場設備通信，轉換成HART通信信號完成與HART主機通信。HART主機通過USB或者串口實現與PC上位機的交互，可以實現上位機對現場設備的通訊控制和現場設備信息的交互。

　　


　　應用領域
　　●遠程監控
　　●智能儀表
　　●工業控制
　　●設備制造
　　●冶金工業
　　●電力交通
　　●樓宇自控
　　●郵政通訊
　　●科研機械
　　●電力交通
　　●裝備自動化

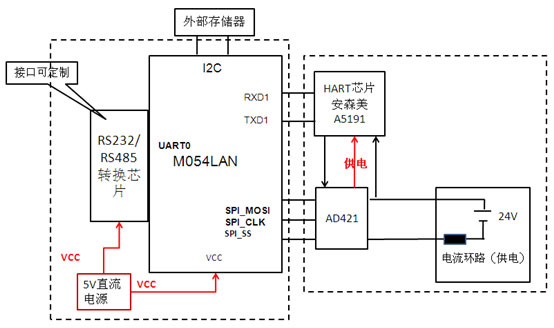

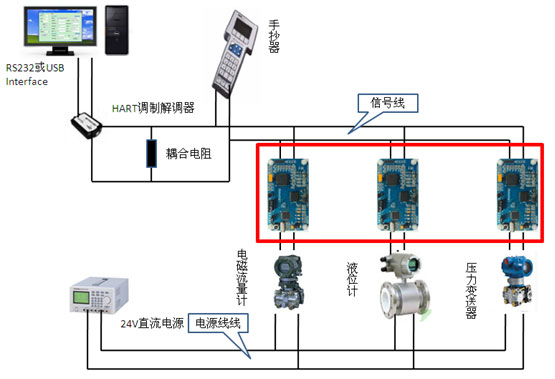

　　原理框圖
　　

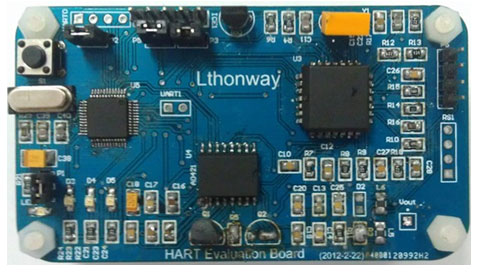

　　模塊實物圖
　　


　　特性
　　●通訊接口屬純硬件轉換，時延很小，效率高。
　　●電流環路供電，MCU及HART通信部分不需要外部供電(兩線制)。
　　●MCU：新塘ARM Cortex™-M0內核的32位微控制器。
　　●Bell202標準的FSK頻移鍵控信號，載波為1200Hz和2200Hz。
　　●HART與現場設備通信接口可定制。
　　●自動保存重要數據，掉電重啟不影響系統運行。
　　●數據通信磁歐隔離，可以有效的保證數據準確率。
　　●半雙工通信（1200，ODD，8，1）。
　　●接口類型：SPI( 主從)、UART（2 路）。
　　●內部看門狗功能。
　　●功耗：DC12-35V，<1mA（HART部分）。MCU可以實現高速的數據處理和交換。
　　●供電電壓：12～40VDC，推薦24VDC。
　　●HART接口：電流4~20mA。
　　●工作溫度：-40℃～85℃。
　　●滿足本質安全要求，符合RoHS 標準。
　　●儲存溫度：-40℃～70℃。
　　●相對濕度： 90%(無凝結)。
