簡介：
　　HART協議稱為混合協議,是因為它將模擬量和數字量通信相融合。具有低功耗，低速率，高可靠性，傳輸距離遠等特點，廣泛應用各種工業現場。HART協議最突出的特點是：數字通信與模擬信號4～20mA兼容，傳輸?shù)男盘栍谜{(diào)制后的正弦信號疊加在4～20mA的模擬信號上�；�于此，HART方案將會有非常大的市場。
　　為了更好的應用和推廣HART通信協議及產品，我公司基于現有的HART轉換模塊LTHR2110-10V-2RN（四線制）和LTHR1420-10V-2RN（兩線制），又配合開發出一個現場設備（模擬流量計）LTDB4110-10V-4RN。該模擬流量計可以模擬現場設備采集傳感器信息，并通過串口發送到HART轉換板，通過HART轉換板后轉換為HART信號傳送給上位機解析并實時動態顯示當前現場設備的數據。由于該現場設的特殊性和多樣性，因此該開發平臺可以完成對HART通信的評估和開發。
　　在設計和應用中應該注重于HART通信信號的隔離和電源的隔離，特別是在設計兩線制時各個器件功耗的選擇。設計中我們已經考慮到了開發中的重點和難點。借助于該平臺可以更好地開發HART產品及應用。

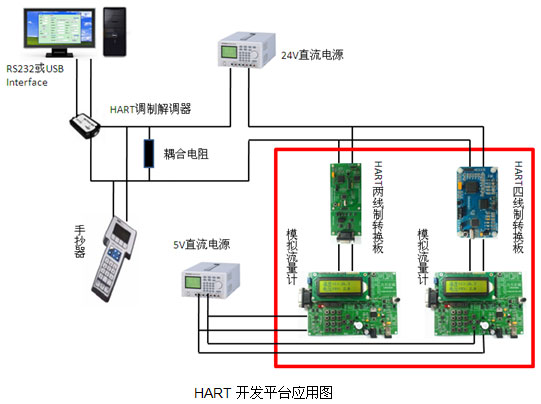

　　應用框圖
　　


　　應用領域
　　●遠程監控
　　●智能儀表
　　●工業控制
　　●設備制造
　　●冶金工業
　　●電力交通
　　●樓宇自控
　　●郵政通訊
　　●科研機械
　　●電力交通
　　●裝備自動化

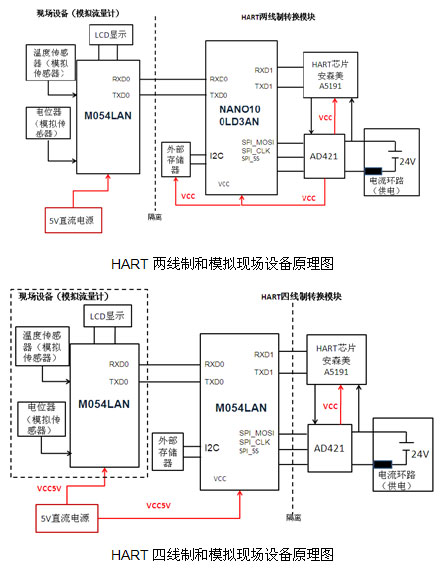

　　應用原理框圖如下：
　　

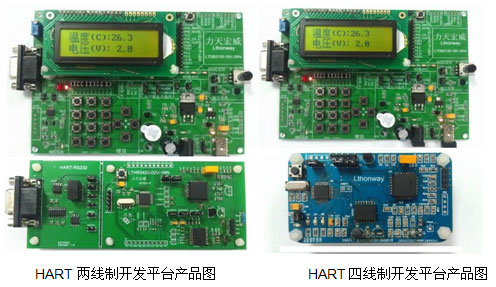

　　產品照片如下：
　　


　　●通訊接口屬純硬件轉換，時延很小，效率高。
　　●MCU：新塘ARM Cortex™-M0內核的32位微控制器。
　　●Bell202標準的FSK頻移鍵控信號，載波為1200Hz和2200Hz。
　　●HART與現場設備通信接口可定制。
　　●自動保存重要數據，掉電重啟不影響系統運行。
　　●內部看門狗功能。
　　●功耗：DC12-35V，<2mA（HART兩線制），<1mA（HART四線制）。四線制MCU可以實現更高速的數據處理和交互。
　　●供電電壓：12～40VDC，推薦24VDC。
　　●HART接口：電流4~20mA。
　　●工作溫度：-40℃～85℃。
　　●滿足本質安全要求，符合RoHS 標準。
　　●儲存溫度：-40℃～70℃。
　　●相對濕度： 90%(無凝結)。
