電力線載波通信模塊


介紹：
　　PLC即電力載波通訊，是英文Power line Communication的簡稱。電力載波通訊是指利用現有電力線，通過載波方式將模擬或數字信號進行高速傳輸?shù)募夹g。最大特點是不需要重新架設網絡，只要有電線，就能進行數據傳遞。
　　北方科訊自行研發的PLC解決方案可實現：靜態組網和動態組網。其靜態組網為預知其網絡環境中通信點數量的情況下進行通信，而動態組網為事先并未知曉其網絡環境中通信點數量的情況下，自動組網通信。本系統集成了新塘MCU，安森美的AMIS49587和NCS5650芯片，通信過程中可以完成只能的中繼管理，并且可以自動尋找最佳的信道傳輸數據。
　　新塘ARM Cortex™-M0內核的32位微控制器M0516LAN保證了PLC通信的穩定高效。豐富的外設接口也為其高擴展性和高定制性奠定了基礎；PLC調制解調器采用安森美的AMIS49587，它擁有一流的模擬解調鏈，經歷超過8年的現場應用檢驗且符合IEC 61334標準；NCS5650濾波器可直接與1:1，2:1的電器電源耦合且擁有熱警告和錯誤，電流限制等標志，可實現跨階段的全功率300 kHz帶寬，有超低失真和停機模式下消耗不到100uA等特點。

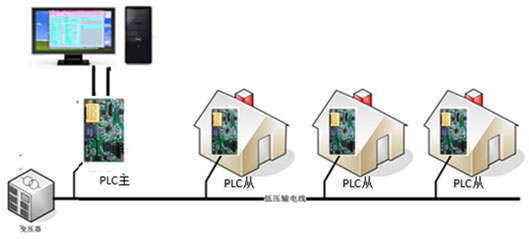

應用框圖：

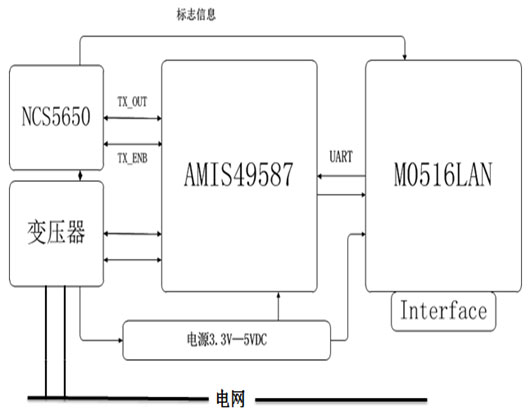

原理框圖：

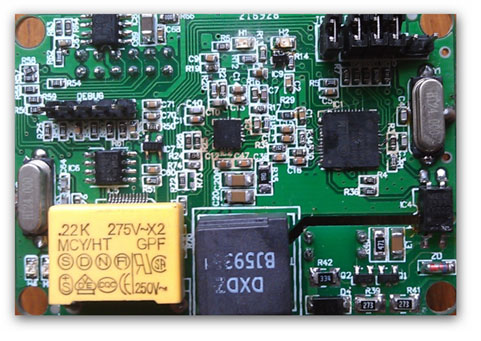

實物圖片：



特點：
●不需要設定中繼“路由”表，自動應用可信值/中繼，提供通信可靠性。
●中繼自動實現“合聲”提高抗噪性。
●調制頻率可控，適應多種環境。
●網絡自動找到最佳通信通道。
●包含16位分辨率的模擬前端，具有極優的噪聲免疫性，免受不同類型噪聲影響。
●易用/藉串行接口配置。
●同時兼容于單相和多相，兼容50hz和60hz的電網。
●完全符合IEC61334-5-1和CENELEC EN 50065 – 1。
●具有CRC和Check Sum 雙重校驗，保證數據的正確性。
●數據速率可選：300 – 600 – 1200 – 2400 baud (@ 50 Hz)
360 – 720 – 1440 – 2880 baud (@ 60 Hz)。
●環境溫度為-40°到 +80°
●MCU：新塘ARM Cortex™-M0內核的32位微控制器。
●動態組網適應未確定通信點環境。
●通信接口：UART。
●供電電壓：3.3～5VDC（無需外接，掛電網即可）。


應用領域：
●智能電表系統。
●遠程路燈監控系統。
●智能家居系統。
●太陽能逆變器系統。
●智能插座系統。
●各類遠程監控系統。
