三軸步進電機評估板


　　介紹
　　步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元步進電機件。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的�？梢酝ㄟ^控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。
　　北方科訊自行研發生產的雙軸步進電機驅動模塊LTSD2240-01M-3VN集成了新唐MCU，安森美的AMIS305系列、306系列、304系列芯片，實現了高性能穩定的電機驅動方案。
　　新唐ARM Cortex?-M0內核的32位微控制器M054LAN保證了電機驅動的穩定高效。電機驅動芯片采用安森美的AMIS305系列、306系列、304系列芯片，都是專為實現驅動電機而設計的電機驅動芯片，芯片只需外加少量無源元件，即可滿足電機驅動物理層規范功能要求。

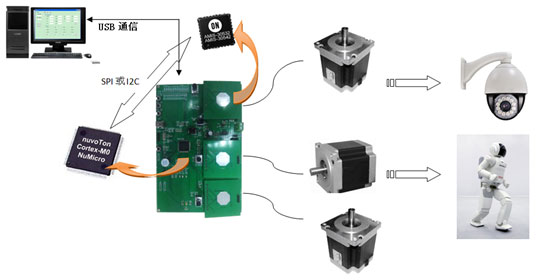

　　應用框圖
　　


　　原理框圖
　　

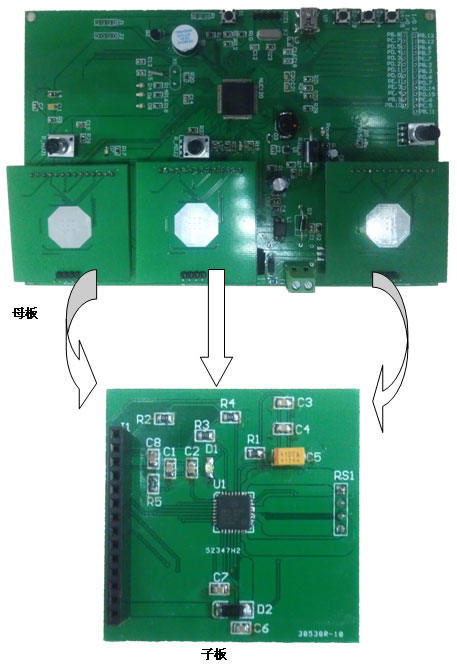

　　模塊實物圖
　　


　　特點
　　●MCU：新塘ARM Cortex?-M0內核的32位微控制器。
　　●一顆單片機通過SPI最多可同時控制三顆電機驅動芯片。
　　●接口類型：SPI( 主從)、USB。
　　●支持8細分、16細分、32細分等控制電機。
　　●供電電壓：24VDC，最大驅動電流可達2A。
　　●可通過可調電阻調節電機轉速。
　　●工作溫度：-40℃～85℃。
　　●滿足本質安全要求，符合RoHS 標準。
　　●儲存溫度：-40℃～70℃。
　　●相對濕度： 90%(無凝結)。
