直流無刷電機驅動器

　　介紹
　　無刷直流電機因無勵磁繞組，無換向器、無電刷、無滑環，使其結構比一般傳統的交、直流電動機來得簡單，運行較為可靠，維護較為簡單。與鼠籠型感應電動機相比較，其結構的簡單程度和運行的可靠性大體相當。由于沒有勵磁鐵耗和銅耗，功率在 300W 以下時，其效率比同規格的用電流勵磁的電機高10%~20%；和感應電動機相比，效率更高。
　　北方科訊自主研發的無刷直流電機驅動板采用了新唐 Mini54LAN  32 位單片機作為主控芯片驅動電機運行，同時支持有感驅動和無感驅動方案。采用常用無刷控制器的控制理論，提高整個控制器的可靠性。

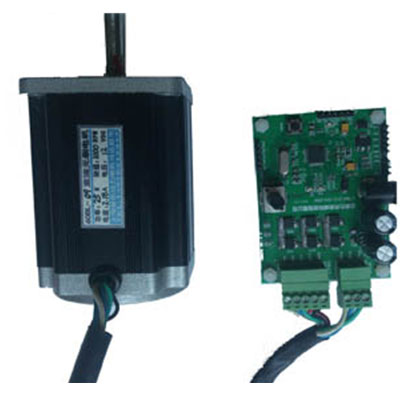

　　應用框圖
 　　

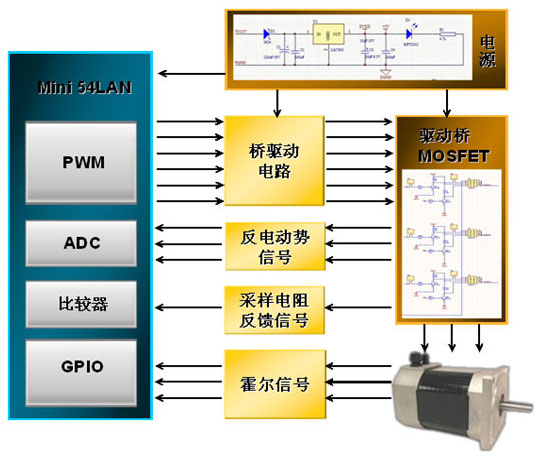

　　原理框圖
　　

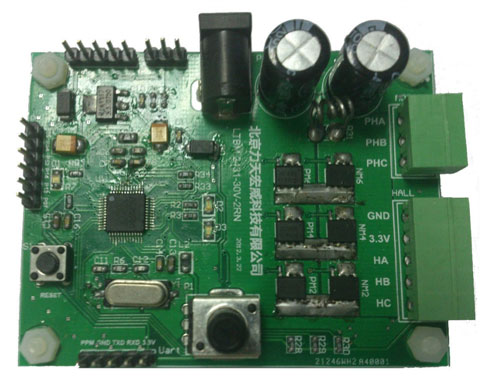

　　實物圖
　　
　　特點
　　支持有位置傳感器和無位置傳感器兩種驅動方式；
　　完善的工業級設計，靜電、浪涌、群脈沖、輻射傳導等全方位的安全防護；
　　配有完善的驅動程序代碼，包括有霍爾方波控制，有霍爾的正弦波控制以及無霍爾方波控制；
