特性

---

內核
ARM^®Cortex™-M0內核，最高運行速度60MHz
一個24Bit系統定時器
低功耗掉電模式
單指令周期32位硬件乘法器
嵌套向量中斷控制器NVIC用于控制32個中斷源，每個中斷源可設置4個優先級
支持串行調試（SWD）帶2個觀察點和4個斷點
內建DO，寬電壓工作范圍：2.5V 到5.5V
FASH存儲器
64K/128K字節FASH用于存儲程序代碼
4K FASH用于存儲ISP方式更新應用程序
支持512字節單頁擦除
支持4K字節數據FASH
通過SWD/ICE接口、支持2線ICP升級方式
支持外部編程器并行高速變成模式
SRAM存儲器
4K/8K字節內建SRAM
時鐘控制器
針對不同應用領域可靈活選擇時鐘
內部22.1184MHz高速振蕩器，可用于系統運行：
精度范圍±1%（+25℃，Vdd=5V）
精度范圍±3%（-40℃~+85℃，Vdd=2.5V~5.5V）
低功耗內部10KHz低速振蕩器用于看門狗及掉電模式喚醒功能
支持一組P，高至50MHz，用于高性能的系統運行
外部4-24MHz高速晶振輸入用于精準的時序運作
外部32.768KHz低速晶振輸入用于RTC及低功耗模式操作
GPIO
四種I/O模式：
準雙向模式
推挽輸出模式
開漏輸出模式
高阻輸入模式
TT/Schmitt觸發輸入
I/O管腳可被配置為邊沿/電平觸發模式的中斷
支持大電流驅動/灌入I/O模式
Timer
支持4組32位定時器，每個定時器包括一個24位向上計數定時器和一個8位預分頻計數器
每個定時器有獨立的時鐘源
提供one-short，periodic，togge和ato-reoad計數操作模式
支持事件計數功能
Watch Dog Timer
多個時鐘源可選
從1.6ms到26316.8ms有8個可選的定時溢出周期（取決于所選的時鐘源）
WDT可用作掉電模式的喚醒
看門狗定時溢出的中斷/復位選擇
RTC
通過頻率補償寄存器（FCR）支持軟件頻率補償功能
支持RTC計數（秒、分、時）及萬年歷功能（日、月、年）
支持鬧鐘寄存器（秒、分、時、日、月、年）
可選擇12小時制和24小時制
閏年自動識別
支持周期時間滴答中斷，包括8個可選周期1/128，1/64，1/32，1/16，1/8，1/4，1/2，1秒
支持喚醒功能
PWM/Captre
內建兩個16位PWM產生器，可輸出4路PWM或2組互補配對PWM
每個PWM產生器配有一個時鐘源選擇器，一個時鐘分頻器，一個8位時鐘預分頻和一個用于互補配對PWM死區發生器
8路16位捕捉定時器（共享PWM定時器）提供8路輸入的上升/下降沿的捕捉功能
支持捕捉（Captre）中斷
UART
兩組ART控制器
支持流控（TXD，RXD，CTS和RTS）
ART0帶63字節FIFO用于高速模式
ART1/2（可選）帶15字節FIFO用于標準模式
支持IrDA(SIR)協議
支持RS-485 9位模式和方向控制
可編程波特率發生器頻率高至1/16系統時鐘
SPI
2組SPI控制器
主機速率高至20Mbps/從機高至10Mbps
支持SPI主機/從機模式
全雙工同步串行數據傳輸
可變數據長度（從1位到32位）傳輸模式
可設置MSB/SB優先傳輸模式
在時鐘上升沿或下降沿接收還是發送是獨立配置
當作為主機時，2條從機片選線，作為從機時1條從機片選線
支持32位傳輸模式下的字節睡眠模式
I2C
1組I2C設備
主/從機最高傳輸速率1Mbit/s
主從機之間雙向數據傳輸
多從機總線支持（無中心主機）
多主機同時傳輸數據時仲裁，避免總線上串行數據損壞
總線采用串行時鐘作為握手方式控制總線上數據暫停及恢復傳送
可編程的時鐘適用于不同速率控制
I2C總線上支持多地址識別（4個從機地址帶mask選項）
USB 2.0 F-Speed Device
一組12Mbps的SB2.0 FS設備
片內集成SB收發模塊
提供1組中斷源，四個中斷事件
支持控制傳輸，批量傳輸，中斷傳輸，同步傳輸
當總線上無信號達到3ms時，具有自動暫停的功能
支持6組可編程斷點
512字節內部SRAM作為SB緩存區
支持遠程喚醒功能
PS/2設備控制器
禁止Host通道和請求發送檢測
接收幀錯誤檢測
可編程的1到16字節發送緩沖以減少CP的負擔
數據接收的雙緩沖
軟件可控總線
支持EBI
可訪問的空間：8位模式為64KB，16位模式128KB
支持8位/16位數據寬度
在16位數據寬度模式下支持字節寫入
模擬比較器
2組模擬比較器模塊
負端電壓可選擇外部輸入或內部頻帶間隙電壓
比較結果改變可作為中斷觸發條件
支持掉電模式喚醒功能
欠壓檢測
支持四級檢測電壓：4.5V/3.8V/2.7V/2.2V
支持欠壓中斷和復位選擇
低壓復位
閥電壓：2.0V
工作溫度：-40℃~+85℃
封裝
無鉛封裝（RoHS）
QFP 64-pin/48-pin
QFN 33-pin
NMicro™ NC122的命名規則

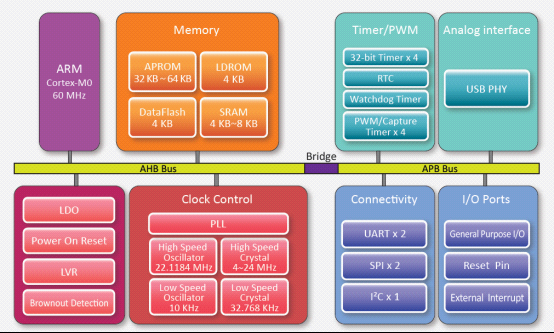

系統框圖

---
