特性

---

內核
ARM^®Cortex™-M0內核，最高運行速度50MHz一個24Bit系統定時器
低功耗掉電模式
單指令周期32位硬件乘法器
嵌套向量中斷控制器NVIC用于控制32個中斷源，每個中斷源可設置4個優先級
支持串行調試（SWD）帶2個觀察點和4個斷點
內建LDO，寬電壓工作范圍：2.5V 到5.5V
FLASH存儲器
32K/64K/128K字節FLASH用于存儲程序代碼
4K FLASH用于存儲ISP方式更新應用程序
支持512字節單頁擦除
在128K FLASH系統中可自由配置數據FLASH的地址和大小，在32K/64K字節系統中固定為4K 字節數據
通過SWD/ICE接口、支持2線ICP升級方式
支持外部編程器并行高速變成模式
SRAM存儲器
4K/8K/16K字節內建SRAM
支持PDMA模式
PDMA
支持9通道PDMA用于SRAM和周邊設備的自動數據傳輸
時鐘控制器
針對不同應用領域可靈活選擇時鐘
內部22.1184MHz高速振蕩器，可用于系統運行：
精度范圍±1%（+25℃，Vdd=5V）
精度范圍±3%（-40℃~+85℃，Vdd=2.5V~5.5V）
低功耗內部10KHz低速振蕩器用于看門狗及掉電模式喚醒功能
支持一組PLL，高至50MHz，用于高性能的系統運行
外部4-24MHz高速晶振輸入用于精準的時序運作
外部32.768KHz低速晶振輸入用于RTC及低功耗模式操作
GPIO
四種I/O模式：
準雙向模式
推挽輸出模式
開漏輸出模式
高阻輸入模式
TTL/Schmitt觸發輸入
I/O管腳可被配置為邊沿/電平觸發模式的中斷
支持大電流驅動/灌入I/O模式
Timer
支持4組32位定時器，每個定時器包括一個24位向上計數定時器和一個8位預分頻計數器
每個定時器有獨立的時鐘源
提供one-short，periodic，toggle和auto-reload計數操作模式
支持事件計數功能
Watch Dog Timer
多個時鐘源可選
從1.6ms到26316.8ms有8個可選的定時溢出周期（取決于所選的時鐘源）
WDT可用作掉電模式的喚醒
看門狗定時溢出的中斷/復位選擇
RTC
通過頻率補償寄存器（FCR）支持軟件頻率補償功能
支持RTC計數（秒、分、時）及萬年歷功能（日、月、年）
支持鬧鐘寄存器（秒、分、時、日、月、年）
可選擇12小時制和24小時制
閏年自動識別
支持周期時間滴答中斷，包括8個可選周期1/128，1/64，1/32，1/16，1/8，1/4，1/2，1秒
支持喚醒功能
PWM/Capture
內建四個16位PWM產生器，可輸出8路PWM或4組互補配對PWM
每個PWM產生器配有一個時鐘源選擇器，一個時鐘分頻器，一個8位時鐘預分頻和一個用于互  補配對PWM死區發生器
8路16位捕捉定時器（共享PWM定時器）提供8路輸入的上升/下降沿的捕捉功能
支持捕捉（Capture）中斷
UART
最多三組UART控制器
支持流控（TXD，RXD，CTS和RTS）
UART0帶63字節FIFO用于高速模式
UART1/2（可選）帶15字節FIFO用于標準模式
支持IrDA(SIR)協議
支持RS-485 9位模式和方向控制
可編程波特率發生器頻率高至1/16系統時鐘
支持PDMA模式
SPI
最高支持4組SPI控制器
主機速率高至16Mbps/從機高至10Mbps
支持SPI主機/從機模式
全雙工同步串行數據傳輸
可變數據長度（從1位到32位）傳輸模式
可設置MSB/LSB優先傳輸模式
在時鐘上升沿或下降沿接收還是發送是獨立配置
當作為主機時，2條從機片選線，作為從機時1條從機片選線
支持32位傳輸模式下的字節睡眠模式
支持PDMA模式
I2C
最多支持2組I2C設備
主/從機最高傳輸速率1Mbit/s
主從機之間雙向數據傳輸
多從機總線支持（無中心主機）
多主機同時傳輸數據時仲裁，避免總線上串行數據損壞
總線采用串行時鐘作為握手方式控制總線上數據暫停及恢復傳送
可編程的時鐘適用于不同速率控制
I2C總線上支持多地址識別（4個從機地址帶mask選項）
I2S
外部音頻CODEC接口
主/從模式
能處理8，16，24和32位word
支持單聲道和立體聲的音頻數據
支持最高有效位數據格式
提供兩組8字的FIFO數據緩沖，一組用于發送，一組用于接收
緩沖區超過可編程邊界時，產生中斷請求
支持兩組DMA請求，一組發送，一組接收
USB 2.0 Full-Speed Device
一組12Mbps的USB2.0 FS設備
片內集成USB收發模塊
提供1組中斷源，四個中斷事件
支持控制傳輸，批量傳輸，中斷傳輸，同步傳輸
當總線上無信號達到3ms時，具有自動暫停的功能
支持6組可編程斷點
512字節內部SRAM作為USB緩存區
支持遠程喚醒功能
CAN 2.0
支持CAN2.0A和2.0B協議
位傳輸速率最高至1Mbit/s
32個報文對象
每個報文對象有其自己的標識符掩碼
可編程的FIFO模式（鏈接報文對象）
可屏蔽中斷
時間觸發的CAN應用中禁止自動重傳模式
支持掉電模式喚醒功能
PS/2設備控制器
禁止Host通道和請求發送檢測
接收幀錯誤檢測
可編程的1到16字節發送緩沖以減少CPU的負擔
數據接收的雙緩沖
軟件可控總線
支持EBI
可訪問的空間：8位模式為64KB，16位模式128KB
支持8位/16位數據寬度
在16位數據寬度模式下支持字節寫入
ADC
12位ADC，轉換速率達600Ksps
最多8通道單模式輸入或4通道差分模式輸入
單一掃描模式/單周期掃描模式/連續掃描模式
每個通道有獨立的轉換結果寄存器
掃描使能通道
閥電壓偵測
軟件編程或外部管腳出發開始轉換
支持PDMA模式
模擬比較器
2組模擬比較器模塊
負端電壓可選擇外部輸入或內部頻帶間隙電壓
比較結果改變可作為中斷觸發條件
支持掉電模式喚醒功能
內建溫度傳感器，1℃分辨率
欠壓檢測
支持四級檢測電壓：4.5V/3.8V/2.7V/2.2V
支持欠壓中斷和復位選擇
低壓復位
閥電壓：2.0V
工作溫度：-40℃~+85℃
封裝
無鉛封裝（RoHS）
LQFP 100-pin/64-pin/48-pin
NuMicro™ NUC130_140系列的命名規則

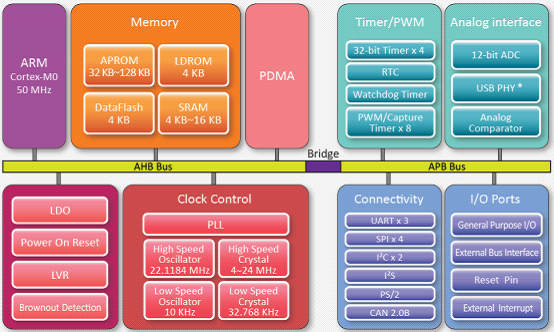

系統框圖

---
